历时半年,赣派老建筑的改造重生【一】

[复制链接]

5

主题

5

帖子

29

积分

新手上路

Rank: 1

积分
29
发表于 2019-9-28 11:58:54 | 显示全部楼层 |阅读模式
本帖最后由 郝强设计事务所 于 2019-9-28 12:10 编辑









跟了一个老房子翻新的项目,即将完工,不知不觉在工地已经半年多~
今天来记述一下老房子的改造复原翻新过程~





2018年10月8日,下午4:37
勘察现场


站在老房子门前看老房子对面的步道。整个建筑是在一片非常隐秘的丛林中,周围鲜有人迹,可能这就是隐逸。

这个就是老房子的正面了~从入口处的步道拐了几次,到达这个由青砖铺就的步道。

老房子旁边的装饰木花格门,红色的是石材门套,经过岁月的洗礼,木花格已稍显陈旧。

建筑周边有一些石材雕塑小品,可能是石材柱础。

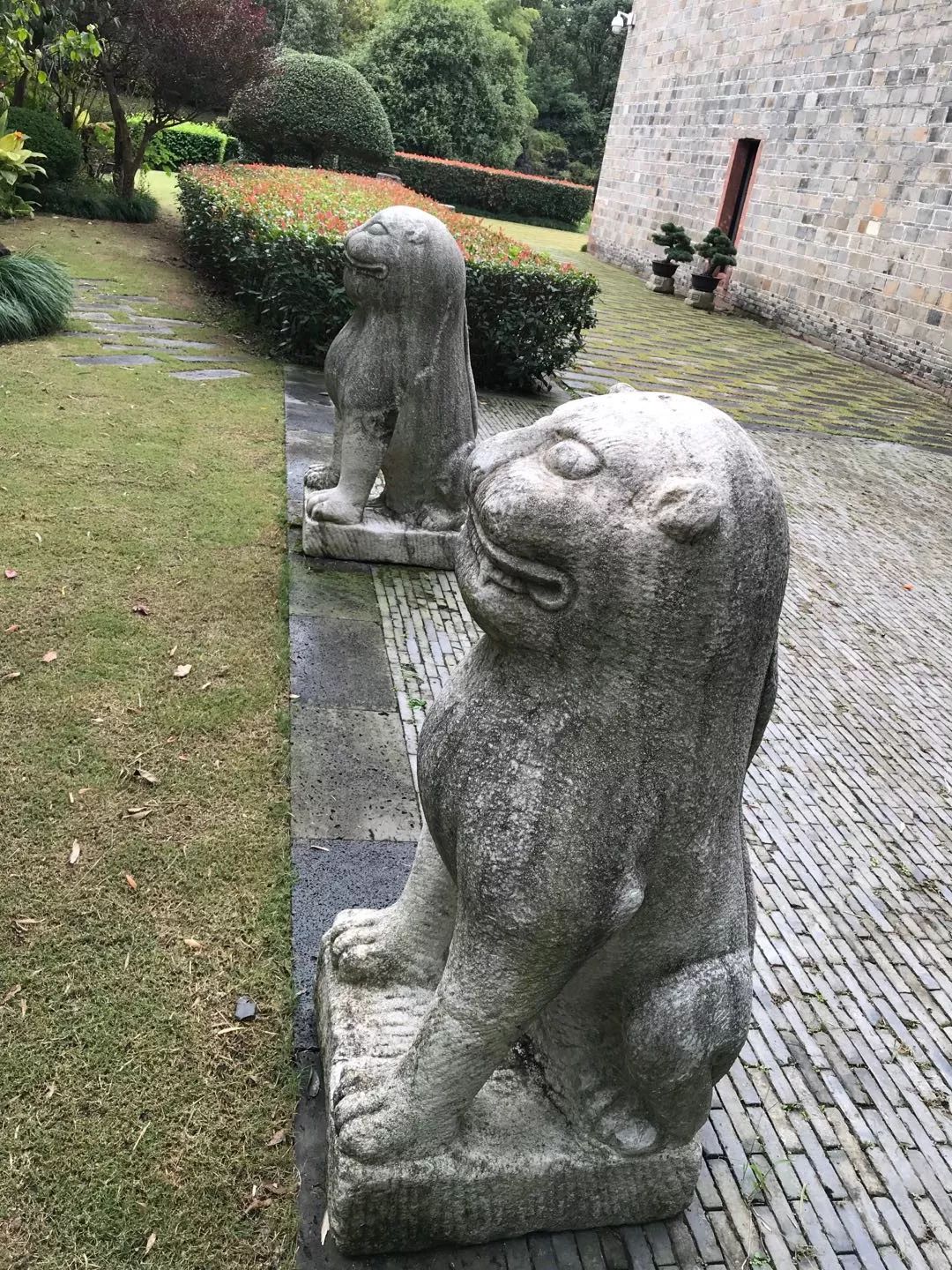

石狮子雕塑

老宅子旁边还有一栋建筑

这个是建筑的后面,有一个小湖,有步道可以走到湖心的小岛上。这个小岛也是要改造的部分,冬天下雪的时候,倒是有一种明末张岱《湖心亭看雪》的意境。

建筑入口的石材门槛

老宅子的主入口,木门。

主入口门厅背景墙的红色造型,原本就已很有设计感了。

内部空间,顶面已被烟熏黑了。

其中有被烧掉的地方

一些部位被烧到,上面的屋顶已经损毁,这也是改造翻新的原因。

建筑内天井中的井

室内空间,家具等已经移出。

还有为数不多的几件家具,上图为家具细节,大漆工艺。

工地灰多,乍看起来这块黑色方形物体平淡无奇,但它却大有来头。即是所谓的“金砖”。


金砖上面的字,“康熙十五年成造细料一尺七寸见方金砖” 。这里所谓的金砖并不是用黄金做的金灿灿的砖,金砖又称御窑金砖,是中国传统窑砖烧制业中的珍品,古时专供宫殿等重要建筑使用的一种高质量的铺地方砖。目前在苏州还御窑金砖博物馆,感兴趣的朋友可以过去看看。

督造官江南蘇州府知府張江

上图为博物馆里的金砖。(2018年6月24日摄于北京古代建筑博物馆)



上图两张为建筑没拆之前的样子,应业主的要求,老房子有一部分还原原有设计风格,一部分需重新设计。因原始图纸稀缺只有一小部分和丢失,很多尺寸均需现场测量复核。去的时候,施工方已经在开始拆除原有装饰,故一边拆除一边测量。

2018年10月9日 下午1:09
现场测量并记录

一些手绘的尺寸图~

这是其中的几张,后期又在现场测量了大量的手绘图纸尺寸。由于是老建筑,尺寸并不像现代建筑那样做的精准,又由于老房子建成时间久,有些地方有柱子略偏移或下沉的。现在看来,觉得前期测量尽量要准确,会避免掉非常多的麻烦,节省非常多的时间。

在测量现场的时候,施工的师傅已经在着手拆除工作。

2018年10月17日 上午10:58
再去现场,一部分的房顶已经被拆除

中国传统古建筑靠柱子作为支撑




2018年10月17日 下午 4:56
拿笔记本现场画图,时间比较紧迫,图纸需早点出来。

现场有个六米多长,一米四多宽的花梨木大桌子,由于太大无法搬走,遂用它作办公桌。


2018年10月20日 上午11:18
由于做的是古建筑改造,虽然做的是室内,但是有一些涉及到建筑上,遂去查资料补了一点课。

改造的老房子虽然是江西的,但受徽派建筑影响很大。


上面这本书是讲徽派建筑的书,还有一本书也比较推荐,《中国民居建筑丛书——江西民居》这部丛书也介绍了中国其他地方的不同民居建筑。


2018年 10月22日 中午12:02
在工地板房驻扎,吃住均在。



接下来继续画图~

平面

天花灯具

立面


节点

中间应业主要求,修改数次,不再赘述~

2018年10月24日 下午1:07
现场建筑做柱子及梁枋等,只修复烧掉部分的古建筑,其他区域均用原来的结构。

室内墙地面拆除。

新旧建筑木构件的结合。

上图木柱子为杉木,古建筑用杉木较多。木柱子直接放在石材的柱础上,没有做其他固定方式,石材柱础也没有内凹,这个是更为了抗震。

关于抗震的原理,我把在2018年6月24日在北京古代建筑博物馆听到的志愿者现场讲解的视频发出来,浓浓的京腔~


新做柱子及梁、枋

都是懂古建筑营建的老师傅。


这是期间的拍摄

古建筑构件安装,这个老房子建筑形式为“穿斗式”,为民居建筑形式,此外还有“抬梁式”为官家建筑或寺庙宫殿建筑所用居所,以北方居多。


上图为抬梁式示意图(图片来源于新浪)

上图为抬梁式古建筑模型,抬梁,顾名思义就是把梁一层层抬起。古建筑又分殿堂造与厅堂造,深入研究下去又有非常多的知识。(2018年6月24日摄于北京古代建筑博物馆)

抬梁式古建筑模型。(2018年6月24日摄于北京古代建筑博物馆)

上图为穿斗式示意。(图片来源于花瓣网)

上图为穿斗式,穿,意思就是穿插,很好理解。(图片来源于建筑学院)


上图是我们要改造的建筑,就是穿斗式。

在中间大堂,穿枋做了装饰。

上图为月梁~也叫虹梁,北方多为平直的梁,月梁不多见,在南方更为常见。

主宅旁边的另一栋餐厅,室内还没有开始拆除。


建筑外围古香古色。

2018年10月30日 中午 12:29
建筑构件已经做完,开始砌墙。



从图上还能看到新旧结构交接的部分

2018年11月27日 下午 1:02
安装消防喷淋管道

消防管道从地面沿墙体走到顶部望板之上

把梁挖一个半圆,消防管道嵌入进去。

白色的就是新增的梁,里面有消防管道,从下面是看不到消防管道的。

2018年12月1日 上午10:04
安装地面水管




屋顶新增的望板,建筑与室内同时在施工。

现场已经拆除的不像样了~

中间过程图纸~古建筑椽子和各种高低梁的灯具定位图也比较难表现,因为可能在高位的梁和低位的梁,均有灯具~









本期就到这里,下期接着讲述。
